闭式沟槽中活塞杆/活塞密封件的安装
添加:2019-7-19 17:15:03    游览:19095    来源:奥赛罗密封编辑整理

  闭式沟槽中活塞密封件的安装

  1.在沟槽中放入O形圈(不得扭曲)

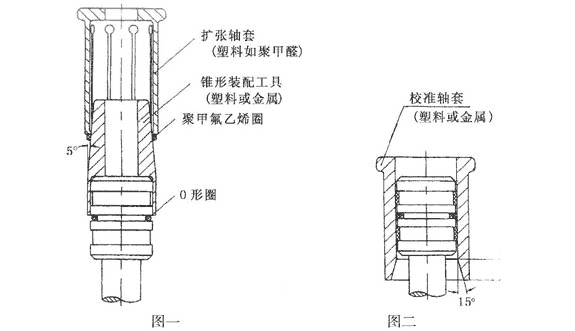

  2.如图一所示,将聚四氟乙烯圈套入锥形装配工具,并用扩张轴套将它一直推入沟槽中,在这一过程中聚四氟乙烯圈被扩张。

  3.如图二所示,用内径与液压缸径相符的校准轴套,促使扩张的聚四氟乙烯复原。

图一图二

  闭式沟槽中活塞杆密封件的安装

  1.在沟槽中放入O形圈(不得扭曲)。

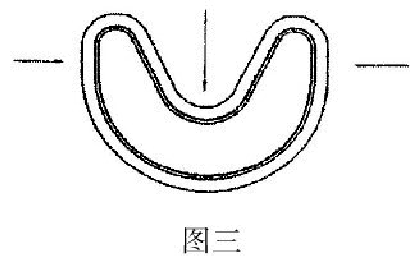

  2.如图三所示,将聚四氟乙烯环压成肾形并且不得形成尖形弯曲。

图三

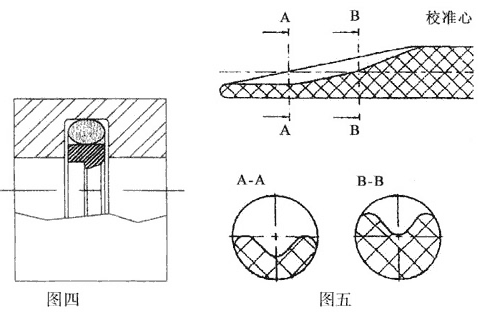

  3.如图四所示,将压缩的聚四氟乙烯圈插入沟槽。

  4.如图五所示,用校准心轴复原。一边转动,一边将校准心轴推入孔中、直至密封圈完全充满密封槽内,才将校准心轴抽出。

图四图五
